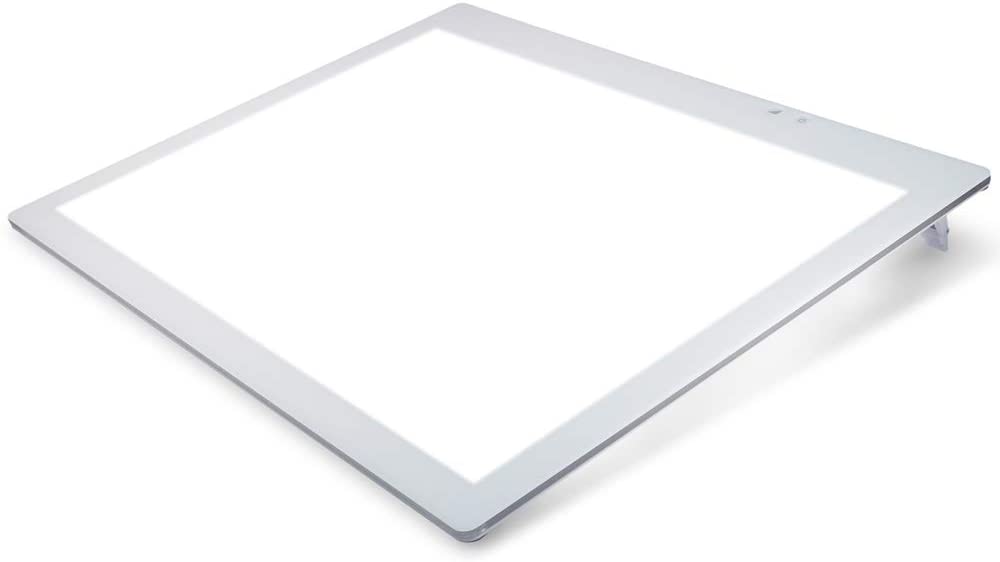

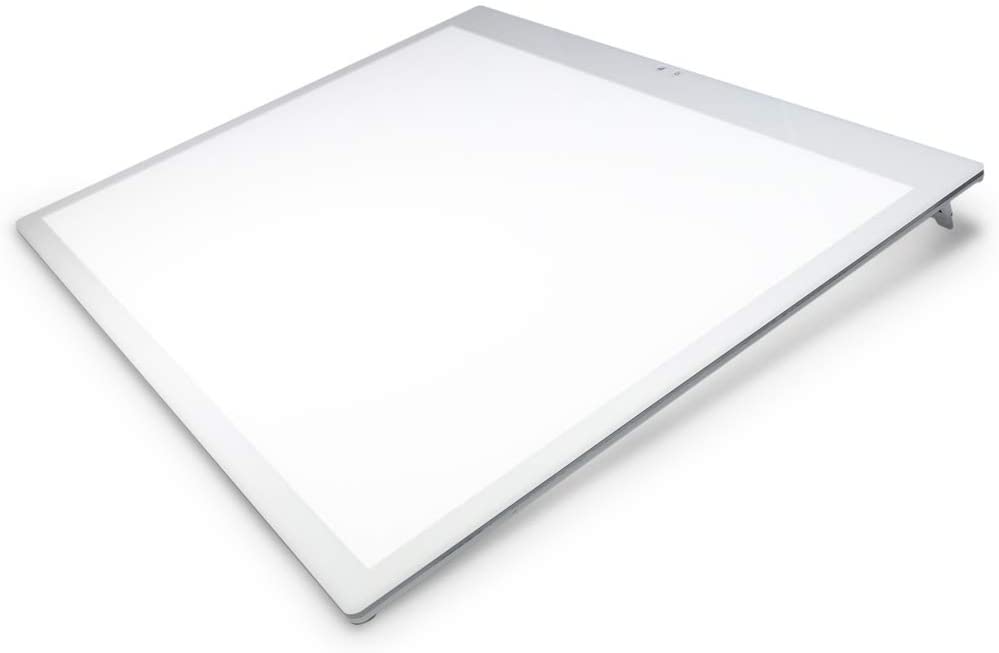

プロの声から生まれたトレース台、「TREVIEWER（トレビュアー）」
現在、日本の多くのアニメーションスタジオ、イラストレーターにご愛用頂いています。
長年多くの支持を集め業界のスタンダードモデルとなりました。
500シリーズ（A4・A3・B4）と450シリーズ（A2・A1・B3）の2つのシリーズがありますが、基本的な機能は共通です。
現在は500シリーズがもっとも人気のサイズとなっています。
ユーザー様のご意見をもとに随時年次改良を重ねてよりよいものに仕上げて参ります。
思い通りに感動を描く
トレビュアーは、原稿サイズを全面透写できる範囲で設計し、広いワークスペースの確保を実現しました。
７段階の調光LEDや調整スタンド、シームレスな天板など、
使う場面を想定して考え抜かれたこだわりの設計が、長時間の作業を快適にサポートします。
7段階の調光機能
調光ボタンを押すことで段階的に明るさが変化。室内環境や使うシーンに合わせて調節が可能です。光源にはLED電球を使用することで、目に優しい安定した面発光を実現しました。電源OFF後も調光段階を記憶します。
※電源コードを抜くと、明るさは初期設定に戻ります。
応答速度0秒のタッチセンサー
電源ボタンと調光ボタンのどちらも軽く触れるだけのワンタッチ操作で電源のオン/オフ、調光段階の変更が可能です。スイッチの位置を天板から凹ませることで、作業中に誤って触れてしまう誤操作を発生させにくくしました。
3段階の高さ調節スタンド
長時間のトレース作業に欠かせない傾斜スタンド。お好みの高さに合わせて３段階の調節が可能です。首や腰に負担のない快適な作業環境を実現します。
※スタンドを外して水平にすることも可能です。
熱くならない作業面
トライテックのトレース台はワークスペースの外側にLEDを設ける方式を採用しています。腕や肘の当たる下部部分は温度が上がらず、室温と同じ温度を保ち、夏場でも快適にトレース作業が出来ます。
たわみを防ぐ工夫
傾斜をつけると気になるたわみ。500シリーズでは5mmの導光板を、450シリーズではアルミとアクリル板を組み合わせることで、薄さを維持したままたわみにくい強度を実現しました。
エッジ加工とフルフラット天板
天板は透写面と縁面の間に段差の無いシームレスな設計に、端はCNC切削加工機によりエッジ断面を研磨しています。紙折れしにくく、手に優しい安全設計です。
モアレ現象が起こらない
トレビュアーはドットのない乳白色の天板を採用しており、撮影してもモアレが出ないのが特徴です。
トレース台の活用例
透け具合、調べてみました
製品仕様
品番
A4-500（-w）
B4-500（-w）
A3-500（-w）
B3-450（-w）
A2-450（-w）
A1-450（-w）
適応用紙
A4判
B4判
A3判
B3判
A2判
A1判
透写範囲
210×297mm
257×364mm
297×420mm
264×515mm
420×594mm
594×841mm
光源
LED（色温度：6500～7000ケルビン）
光源寿命
約 40,000時間
中央部の明るさ
2400～4700ルクス
2500～4800ルクス
2000～4400ルクス
1500～4000ルクス
1300～3200ルクス
1100～4800ルクス
消費電力
5W
6W
7W
9.6W
14W
28W
傾斜角度
4°/13°/17°
4°/11°/14°
4°/10°/12°
4°/8°/10°
3°/8°/10°
3°/8°/10°
製品寸法
ゴム足厚
スタンド込み厚
350×262×8mm
2mm
25mm
418×313×8mm
2mm
25mm
473×349×8mm
2mm
25mm
575×454×10mm
4mm
30mm
654×510×10mm
4mm
30mm
900×694×13mm
4mm
32mm
製品重量
0.95kg
1.35kg
1.7kg
3.19kg
3.6kg
7.9kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
※ 仕様は予告なく変更する場合がございます。あらかじめご了承ください。
※ 明るさ（光量）には±10％程度の誤差がございます。詳細な仕様については弊社までご連絡ください。
製品仕様
【 500シリーズ 】
品番
A4-500（-w）
B4-500（-w）
A3-500（-w）
適応用紙
A4判
B4判
A3判
透写範囲
210×297mm
257×364mm
297×420mm
光源
LED（色温度：6500～7000ケルビン）
光源寿命
約 40,000時間
中央部の明るさ
2400～4700ルクス
2500～4800ルクス
2000～4400ルクス
消費電力
5W
6W
7W
傾斜角度
4°/13°/17°
4°/11°/14°
4°/10°/12°
製品寸法
ゴム足厚
スタンド込み厚
350×262×8mm
2mm
25mm
418×313×8mm
2mm
25mm
473×349×8mm
2mm
25mm
製品重量
0.95kg
1.35kg
1.7kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
【 450シリーズ 】
品番
B3-450（-w）
A2-450（-w）
A1-450（-w）
適応用紙
B3判
A2判
A1判
透写範囲
264×515mm
420×594mm
594×841mm
光源
LED（色温度：6500～7000ケルビン）
光源寿命
約 40,000時間
中央部の明るさ
1500～4000ルクス
1300～3200ルクス
1100～4800ルクス
消費電力
9.6W
14W
28W
傾斜角度
4°/8°/10°
3°/8°/10°
3°/8°/10°
製品寸法
ゴム足厚
スタンド込み厚
575×454×10mm
4mm
30mm
654×510×10mm
4mm
30mm
900×694×13mm
4mm
32mm
製品重量
3.19kg
3.6kg
7.9kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
※ 仕様は予告なく変更する場合がございます。あらかじめご了承ください。
※ 明るさ（光量）には±10％程度の誤差がございます。詳細な仕様については弊社までご連絡ください。
製品仕様
【 500シリーズ 】
品番
A4-500（-w）
適応用紙
A4判
透写範囲
210×297mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
2400～4700ルクス
消費電力
5W
傾斜角度
4°/13°/17°
製品寸法
ゴム足厚
スタンド込み厚
350×262×8mm
2mm
25mm
製品重量
0.95kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
品番
B4-500（-w）
適応用紙
B4判
透写範囲
257×364mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
2500～4800ルクス
消費電力
6W
傾斜角度
4°/11°/14°
製品寸法
ゴム足厚
スタンド込み厚
418×313×8mm
2mm
25mm
製品重量
1.35kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
品番
A3-500（-w）
適応用紙
A3判
透写範囲
297×420mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
2000～4400ルクス
消費電力
7W
傾斜角度
4°/10°/12°
製品寸法
ゴム足厚
スタンド込み厚
473×349×8mm
2mm
25mm
製品重量
1.7kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
【 450シリーズ 】
品番
B3-450（-w）
適応用紙
B3判
透写範囲
264×515mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
1500～4000ルクス
消費電力
9.6W
傾斜角度
4°/8°/10°
製品寸法
ゴム足厚
スタンド込み厚
575×454×10mm
4mm
30mm
製品重量
3.19kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
品番
A2-450（-w）
適応用紙
A2判
透写範囲
420×594mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
1300～3200ルクス
消費電力
14W
傾斜角度
3°/8°/10°
製品寸法
ゴム足厚
スタンド込み厚
654×510×10mm
4mm
30mm
製品重量
3.6kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
品番
A1-450（-w）
適応用紙
A1判
透写範囲
594×841mm
光源
LED
色温度：6500～7000ケルビン
光源寿命
約 40,000時間
中央部の明るさ
1100～4800ルクス
消費電力
28W
傾斜角度
3°/8°/10°
製品寸法
ゴム足厚
スタンド込み厚
900×694×13mm
4mm
32mm
製品重量
7.9kg
生産国
日本
付属品
ACアダプター×1
保証書 / 説明書×1
※ 仕様は予告なく変更する場合がございます。あらかじめご了承ください。
※ 明るさ（光量）には±10％程度の誤差がございます。詳細な仕様については弊社までご連絡ください。
お買い求めは下記ストアよりお願いいたします。
安心の日本製
- 3年保証とサポート
トライテックのトレース台は安心の日本製で3年保証です。
初期不良や不具合がございましたら、弊社までご連絡下さい。
- メーカー直販なので サポートも迅速で丁寧。 お電話とメールで対応。
- 保証期間中のお客様への ご負担は、送料含めて 一切ございません。
- 修理部品対応は最大7年間。 保証期間が切れても お気軽にお問合せ下さい。
